一、四層管式土壤墑情監測儀產品概述

四層管式土壤墑情監測儀又稱壤墑情監測站，多層土壤墑情監測站，四層管式土壤墑情監測儀是一種利用管式張力計原理的土壤墑情監測設備，用于測量土壤水分含量和監測土壤水分狀況。

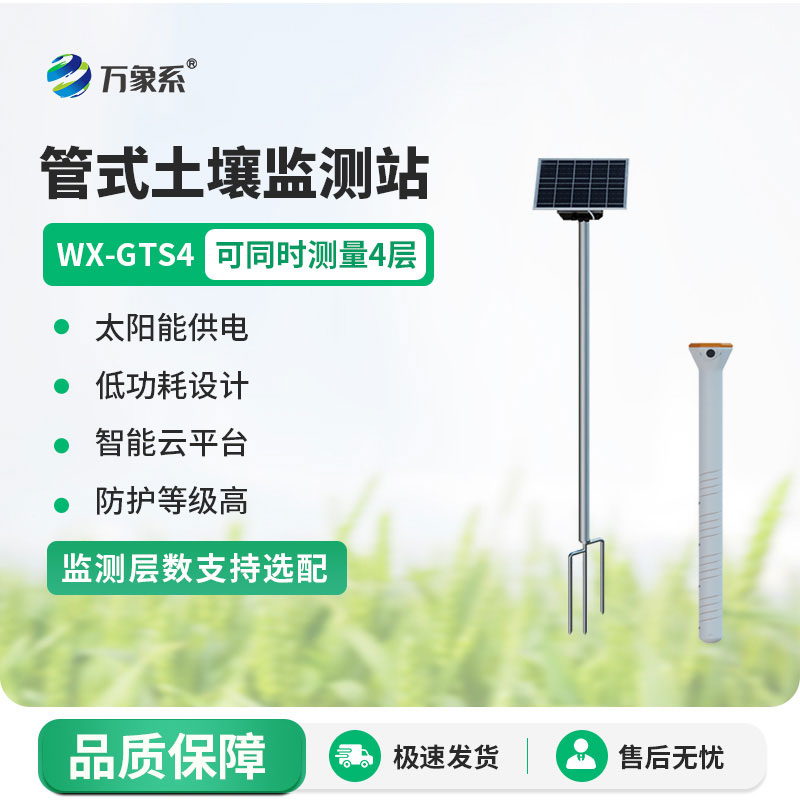

WX-GTS4管式土壤墑情監測儀（具備省級CMA證書）是一款基于介電常數原理而研發的傳感器，可以針對不同土層的水分、溫度含量進行快速、準確、全面監測。該傳感器監測層數支持定制，最低可測三層土壤溫濕度，最高可測十層土壤溫濕度。

該產品可快速、全面了解土壤墑情信息，為抗旱救災提供決策支持，最大限度地減輕災害損失。產品采用標準的Modbus-RTU485通信，支持二次開發。

產品適用于農業農村局、高校、科研院所、水利局、環保局、企事業單位。

二、產品特點

1、外殼采用PVC塑料管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。

2、不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。

3、傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。

4、產品采用標準的Modbus-RTU485通信模式，通信不限距離。

5、支持10-30V寬電壓充電。

6、一體式可同時監測四層土壤溫濕度。

三、技術參數

1、工作溫度：-40℃-80℃

2、土壤濕度：0～100%（±5%）

3、土壤溫度：-15℃～35℃（±0.5℃）

4、測點間距：10cm

5、供電方式：10-30V寬直流供電

6、外殼：PVC塑料管

7、防護等級：地面以下部分IP68

8、輸出信號：RS485(Modbus協議)

9、功耗：四層 0.9W

四、設備安裝說明

1、使用土鉆在合適的位置打孔

1.1將土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。（注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪）

1.2.將取土鉆從孔洞中取出，放入桶中將土鉆中的土收集到桶中用以下一步和泥漿。（注意：因?yàn)榈谝汇@土因?yàn)殡s質過多故不做收集）

1.3.反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中（請勿將設備用力觸底），以測試孔洞的深度是否合適；若有卡頓，則使用土鉆修正，保證傳感器放入、取出都比較順暢；直到孔深與傳感器所標識的安裝位置齊平，打孔完成

2.制作泥漿

2.1挑出土鉆取出的土壤中的雜質，石子、草根、不容易溶解的土塊等。將土壤搓細，以便和泥漿

2.2倒入適量水，充分?jǐn)嚢柚琳吵頎?；壤土泥漿一般不能稠于“芝麻醬”狀；和泥漿完成

3.灌漿安裝

3.1將泥漿緩慢倒入孔洞，大概到孔洞1/2的位置；可根據實際情況酌情增減

3.2將傳感器慢慢放入孔洞中，向一個方向慢慢轉動并下壓，速度過快可能會導致氣泡不能被完全排出（注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中）

3.3當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成; 此時傳感器安裝深度與洞口齊平（注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲）
